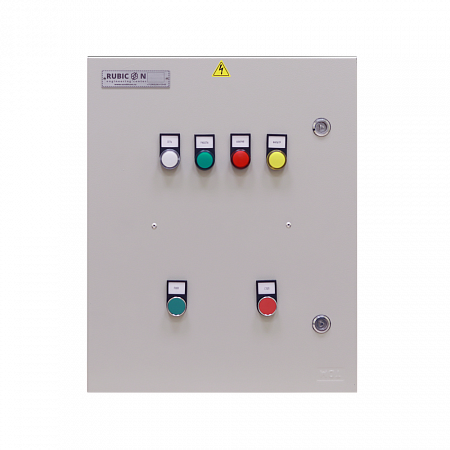

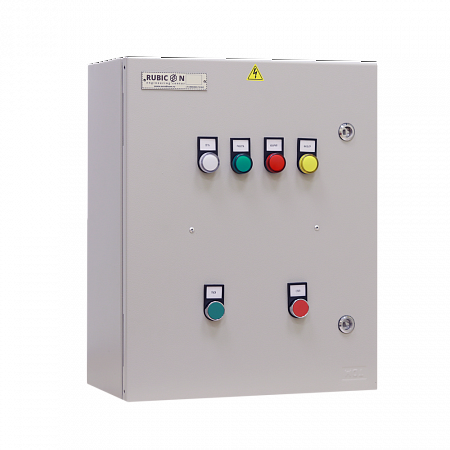

Шкаф управления вентилятором RUBICON Vent — решение для автоматизации работы вентиляционных систем с одним вытяжным вентилятором. Обеспечивает защиту двигателя, контроль состояния фильтра, управление заслонкой и возможность регулирования скорости вращения вентилятора. Шкаф подходит для простых систем общеобменной вытяжки в небольших производственных, складских, бытовых помещениях.
Три варианта исполнения по способу пуска (от бюджетного к дорогому):
- На контакторах — самая низкая цена. Простейшая логика включения/выключения, без регулирования скорости
- С устройством плавного пуска (софт-стартер) — средняя цена. Мягкий старт и останов двигателя, снижение пусковых токов и ударных нагрузок. Регулирование скорости в процессе работы не производится
- С частотным преобразователем (ЧП) — максимальная цена. Плавный пуск + точное регулирование оборотов в реальном времени, энергосбережение при частичной нагрузке
Выбор исполнения — под задачу и бюджет проекта. Если нужна только надёжная защита без регулирования — контакторы. Если нужен мягкий пуск без ударов — софт-стартер. Если требуется управлять производительностью — только частотный преобразователь.
Основные функции
- Управление двигателем вытяжного вентилятора
- Защита двигателя вытяжного вентилятора (токовая, от перегрузки, обрыва фазы)
- Контроль засорения воздушного фильтра (по датчику перепада давления)
- Ручное или дистанционное управление; возможность подключить пульт дистанционного управления
- Регулирование скорости вентилятора в реальном времени — только в исполнении с частотным преобразователем
Описание работы
Задачей вентиляционной системы является удаление воздуха из помещения. При подаче сигнала «Работа» открывается заслонка вытяжного клапана и включается вентилятор. В исполнении с ЧП скорость вентилятора регулируется в реальном времени. В исполнении с устройством плавного пуска обеспечивается только мягкий старт двигателя. В исполнении на контакторах — прямое включение/выключение. При аварии (перегрузка, засорение фильтра) шкаф выдаёт сигнал на пульт и в АСУ ТП здания.
Элементы установки (вытяжка)
- Вытяжной вентилятор
- Частотный преобразователь (опция — может быть внутри корпуса шкафа)
- Воздушная заслонка вытяжки с приводом
- Воздушный фильтр с датчиком перепада давления
Конструкция

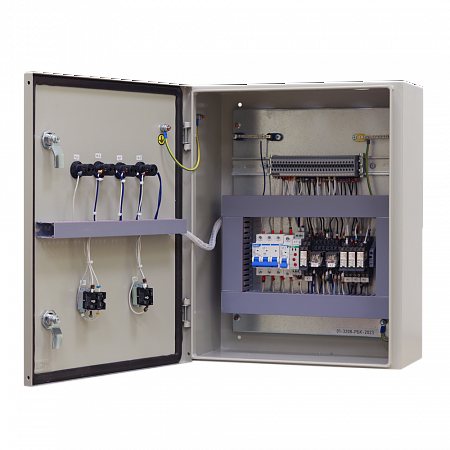

Шкафы автоматики выпускаются в пластиковых или металлических корпусах степени защиты IP31, IP54 или IP65 (по заказу). Внутренняя компоновка на DIN-рейках. Опционально возможно размещение частотного преобразователя внутри корпуса шкафа.
Применение
- Общеобменная вытяжка в небольших производственных помещениях
- Склады, бытовые помещения, подвальные помещения
- Локальная вытяжка из санузлов, кухонь, лабораторий
- Отдельные вытяжные вентиляторы в системах, где нет приточки
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Техническая поддержка и ЗИП — 3 рабочих дня. Стоимость шкафа под проект зависит от мощности вентилятора, наличия ЧП, исполнения корпуса, пульта ДУ.
